周五. 3月 29th, 2024

高岭石(Kaolinite)Al4[SiO4O10](OH)8

Loading file
Loading file

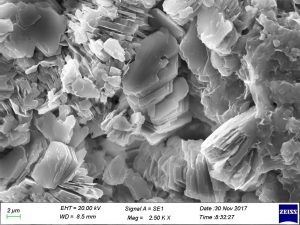

形态:电镜下呈自形六方板状、半自形或它形片状晶体。鳞片大小一般为0.2~5μm,厚度0.05~2μm。有序度高的2M1高岭石鳞片可达0.1~ 0.5mm,有序度最高的2M2高岭石鳞片可达5mm。集合体通常为片状、鳞片状、放射状等。



晶体结构:三斜晶系,C11P1;a0=0.514nm,b0=0.893nm,c0=0.737nm,α=91.8°,β=104.7°,γ=90°;Z=1。结构属TO型,即结构单元层由硅氧四面体片与“氢氧铝石”八面体片连结形成的结构层沿c轴堆垛而成。层间没有阳离子或水分子存在,强氢键(O-OH=0.289nm)加强了结构层之间的连结。实际结构中,由于“氢氧铝石”片的变形以及大小(a0=0.506nm,b0=0.862nm)与硅氧四面体片的大小(a0=0.514nm,b0=0.893nm)不完全相同,因此,四面体片中的四面体必须经过轻度的相对转动和翘曲才能与变形的“氢氧铝石”片相适应。高岭石中结构层的堆积方式是相邻的结构层沿a轴相互错开1/3a,并存在不同角度的旋转。所以,高岭石存在着不同的多型。最常见的多型是1Tc,其次有迪开石(dickite)和珍珠石(nacrite),而1M多型少见。通常所说的高岭石是指1Tc高岭石。

晶体结构及粉晶衍射数据

发表评论
